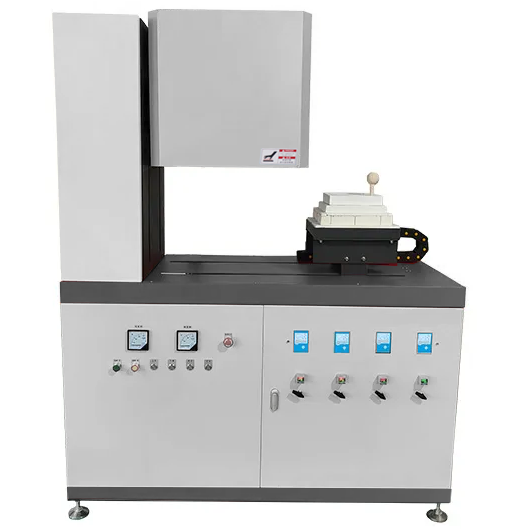

高温透气性测定仪为熔模铸造型壳高温透气性试验机

高温透气性测定仪主要用于测试研究熔模铸造型壳的透气性能，针对铝镁钛合金型壳的试样大、重量重等特点的实际出发，采用大炉膛结构以满足试样4个试样同时加热测试；定制刚玉通气管，可满足在高温下对大质量试样的承重不弯曲，不影响测试结果。

高温透气性测定仪具有智能温控模块精准测控温度，PLC控制运动以及软件采集处理数据，数字气体流量计实时监控，自动记录数据。具有采集反应速度快，抗干扰能力强，故障率低等优点。

高温透气性测定仪满足HB5352.4-2004熔模铸造型壳性能试验方法第4部分：透气性的测定、JB/T4153型壳高温透气性试验方法等测试标准。

高温透气性测定仪测试原理：

将试样加热到试验温度，保温至规定的温度分布，同时过程中以恒定的压力对试样进行通气，实时记录通过试样的气体流量数据，绘制“流量—时间—温度”曲线。

主要技术参数：

设备名称：熔模铸造型壳高温透气性试验机

设备型号：STR TQY-16

长期工作温度：1650℃；

加热炉加热功率：两相380V，16kW；

控温/恒温精度：±1℃；

升温速率：0~10℃/min内可调；

炉膛均温性：±5℃；

每炉试样数量：4个；

进气控制：配备数字气体流量计，实时采集数据，流量0-50L/min两个，流量0-200 L/min两个（精度0.5%F.S以内）。可根据用户实际需求进行提供合适的流量计；

JB/T 4153-2025熔模铸造型壳高温透气性试验方法

标准名称：熔模铸造型壳高温透气性试验方法

发布/实施：2025-05-09 发布，2025-11-01 起实施，代替 JB/T 4153-1999

适用范围：室温～1 600 ℃ 范围内熔模铸造型壳的“高温透气性”检测

试验原理

在指定温度（最高 1 600 ℃）和恒定压差下，测量空气通过型壳试样的流量，计算“透气性”值。

仪器设备

高温炉：均温区长度 ≥ 50 mm，控温精度 ≤ ±5 ℃；

试样夹持-密封装置：耐高温（≥1 600 ℃）且保证侧向不泄漏；

差压/流量测量系统：压差可设定 0–9.8 kPa，流量测量不确定度 ≤ 2 %；

冷却、数据采集与温度补偿接口。

试样制备

尺寸：直径50 mm × 厚度 6 mm ± 0.2 mm（或按协议）；

数量：每组 ≥ 3 件；

状态：完全焙烧后冷却至室温，表面无裂纹、掉砂。

试验步骤

升温至目标温度并保温 ≥ 15 min；

施加恒定压差，待流量稳定后记录 3 次读数取平均；

按公式计算透气率 K，结果修约至 0.1 单位。

数据处理与报告

给出算术平均值、标准偏差及离散系数；

报告须注明：试样批号、焙烧工艺、试验温度、压差、透气率 K 值。

与 1999 版的主要差异（行业解读摘要）

温度上限由 1 200 ℃ 提高到 1 600 ℃，覆盖高温合金型壳检测需求；

引入“差压-流量”数字采集系统，取消旧版水柱压力计，提高精度；

试样尺寸由直径30 mm 改为 直径50 mm，降低边缘渗漏影响；

增加“试验结果离散系数”要求（≤ 8 %），强化数据可信度；

报告格式新增“试验温度曲线截屏”作为附件要求。
